電動三通球閥Q944F,Q945F可同時對三條管路流體進行換向、分流、合流、單獨截流，是一款三通切換型調節閥，有法蘭或內螺紋連接方式。根據不同流向切換要求，球芯可設計為L型、T型、Y型結構，三通電動球閥可實現對管道中流體各種不同組合的控制形式，可滿足不同工況的各種控制要求。
產品參數
|
電動三通球閥技術參數
|
|
公稱通徑
|
DN15-200mm
|
|
連接方式
|
法蘭，螺紋連接
|
|
執行器選配
|
QT系列、QH系列
|
|
控制方式
|
開關型、調節型、智能型、防爆型
|
|
公稱壓力
|
PN16、25、40、64bar（如需更高壓力訂貨時注明）
|
|
電源電壓
|
AC220V、AC380V、DC24V（其它特制）
|
|
介質溫度
|
W1:-40-180℃、W2:-40 - 300℃
|
|
W3:-30 - 425℃、W4:-40 -425℃
|
|
環境溫度
|
標準型：-20 - 80℃
|
|
防護等級
|
IP55、IP65、IP67
|
|
閥體材質
|
碳鋼(C)、不銹鋼(P4、P6)
|
|
密封材質
|
聚四氟乙烯(F)、對位聚苯(PPL)
|
|
金屬硬密封(H)、砸質合金(Y)
|

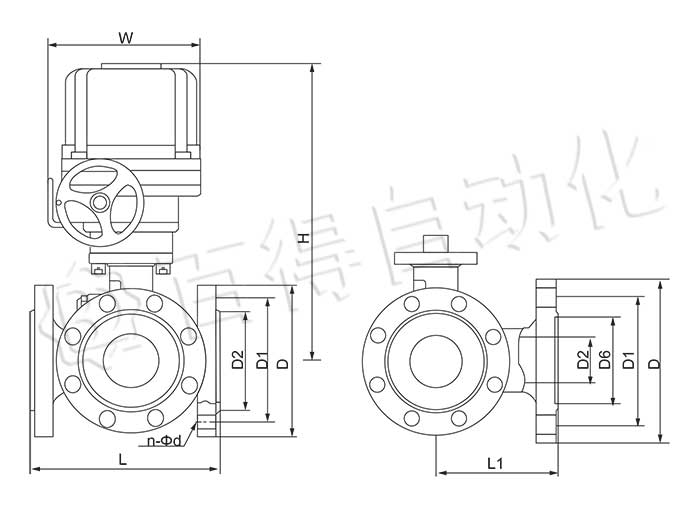

安裝尺寸
|
Q945F電動三通球閥主要外型及連接尺寸1.6?6.4MPa
|
|
公稱通徑DN
|
L
|
L1
|
H(配CH)
|
H(配HQ)
|
W
|
D
|
D1
|
D2
|
n-￠d
|
W
|
D
|
D1
|
D2
|
|
|
1.6MPa
|
6.4MPa
|
|
15
|
150
|
75
|
275
|
360
|
157
|
95
|
65
|
46
|
4-￠14
|
157
|
95
|
65
|
4-￠14
|
|
20
|
150
|
75
|
280
|
370
|
157
|
105
|
75
|
56
|
4-￠14
|
157
|
105
|
75
|
4-￠18
|
|
25
|
180
|
90
|
287
|
380
|
157
|
115
|
85
|
65
|
4-￠14
|
157
|
115
|
85
|
4-￠18
|
|
32
|
200
|
100
|
312
|
392
|
157
|
140
|
100
|
76
|
4-￠18
|
157
|
140
|
100
|
4-￠22
|
|
40
|
220
|
110
|
312
|
392
|
208
|
150
|
110
|
84
|
4-￠18
|
208
|
150
|
110
|
4-￠22
|
|
50
|
240
|
120
|
325
|
415
|
208
|
165
|
125
|
99
|
4-￠18
|
208
|
165
|
125
|
4-￠22
|
|
65
|
260
|
130
|
335
|
425
|
256
|
185
|
145
|
118
|
4-￠18
|
256
|
185
|
145
|
8-￠22
|
|
80
|
280
|
140
|
365
|
445
|
256
|
200
|
160
|
132
|
8-￠18
|
256
|
200
|
160
|
8-￠22
|
|
100
|
320
|
160
|
400
|
490
|
256
|
220
|
180
|
156
|
8-￠18
|
256
|
220
|
180
|
8-￠26
|
|
125
|
380
|
190
|
420
|
510
|
256
|
250
|
210
|
184
|
8-￠18
|
256
|
250
|
210
|
8-￠30
|
|
150
|
440
|
220
|
440
|
530
|
256
|
285
|
240
|
211
|
8-￠22
|
256
|
285
|
240
|
8-￠33
|
|
200
|
550
|
275
|
470
|
560
|
256
|
340
|
295
|
266
|
12-￠22
|
256
|
340
|
295
|
12-￠36
|
