AW氣動執行器以壓縮空氣為動力，拔叉式的傳動結構，適合制造大尺寸的氣缸缸體；U型曲線特性的輸出扭矩更適用于大口徑球閥、蝶閥的開閉和調節，也適用于其他做90°回轉的大型閥門控制。分單雙作用形式，可配置電磁閥、定位器、回信器、過濾器、減壓閥及手動操作裝置。
產品參數
規格型號：AW20S
型號意義：AW—氣動執行器種類 20—氣缸內徑尺寸 S—單作用形式（彈簧復位）
工作行程：90°±5°
兩端調整：±5°
適用氣源：0.4～0.6MPa（最大1.0MPa）
輸出扭矩：1450～2328Nm（不同供氣壓力輸出扭矩力各異）
作用形式：單作用
環境溫度：標準型-20℃～ +80℃
高溫型-15℃～ +180℃
低溫型-50℃～ +80℃
須在訂貨時確認！
電磁閥電源：AC220V或DC24V（也可按客戶要求）
具體輸出扭矩，請查看下方輸出扭矩力詳表。
| AW單作用輸出力矩表（Nm) |
| 型號 | 彈簧輸出扭矩 | 氣源壓力Mpa |
| 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa |
| 起始 | 終點 | 起始 | 終點 | 起始 | 終點 | 起始 | 終點 |
|
|
| AW13S | 462 | 280 | 519 | 337 | 719 | 537 | 918 | 736 |
|
|
| AW17S | 1024 | 650 | 1060 | 690 | 1488 | 1118 | 1916 | 1564 |
|
|
| AW20AS | 1336 | 799 | 1380 | 805 | 1870 | 1333 | 2404 | 1867 |
|
|
| AW20S | 2328 | 1450 | 2371 | 1493 | 3327 | 2449 | 4280 | 3402 |
|
|
| AW25S | 4110 | 2540 | 4310 | 2770 | 5174 | 4520 | 7700 | 6280 |
|
|
| AW28S | 5362 | 3500 | 5660 | 3800 | 7950 | 6090 | 10237 | 8377 |
|
|
| AW355S | 12300 | 7380 | 12386 | 7467 | 17320 | 12422 | 22254 | 17377 | 27188 | 22332 |
| AW355SS | 17500 | 10000 | 18644 | 11120 | 25859 | 18183 | 33073 | 25247 | 40288 | 32310 |
| AW490S | 28020 | 16740 | 24451 | 16212 | 34214 | 27045 | 43977 | 37877 | 53741 | 48709 |
| AW600S | 48100 | 34100 | 43257 | 31306 | 61744 | 50189 | 80232 | 69073 | 98719 | 87956
|
產品結構
| 1 | 輸出軸 | 5 | 箱體 |
| 2 | 調節螺絲 | 6 | 彈簧缸 |
| 3 | 缸體 | 7 | 手柄 |
| 4 | 連接尺寸 | 8 |
|
安裝尺寸
| AW型氣動執行器外形尺寸表 |
| 型號 | L | H | 氣源接口 Rc-g | m1 | m2 | D | D1 | n-M | K | D2 | F | A | B |
| AW13S | 593 | 185 | 3-1/4〃 | 88 | 132 | φ175 | φ140 | 4-M16 | □27 深30 | φ100 | 4 | 30 | 80 |
| AW17S | 782 | 240 | 3-3/8〃 | 105 | 175 | φ205 | φ165 | 4-M20 | □36 深40
| φ120 | 4 | 30 | 130 |
| AW20AS | 888 | 240 | 3-3/8〃 | 105 | 175 | φ205 | φ165 | 4-M20 | □36 深40 | φ120 | 4 | 30 | 130 |
| AW20S | 1098 | 285 | 3-3/8〃 | 115 | 232 | φ230 | φ165 | 4-M20 | □46 深50 | φ130 | 4 | 30 | 130 |
| AW25S | 1309 | 360 | 3-1/2〃 | 150 | 278 | φ300 | φ254 | 4-M16 | □55 深60 | φ200 | 4 | 30 | 130 |
| AW28S | 1427 | 360 | 3-1/2〃 | 150 | 300 | φ350 | φ298 | 4-M20 | □55 深60 | φ230 | 4 | 30 | 130
|

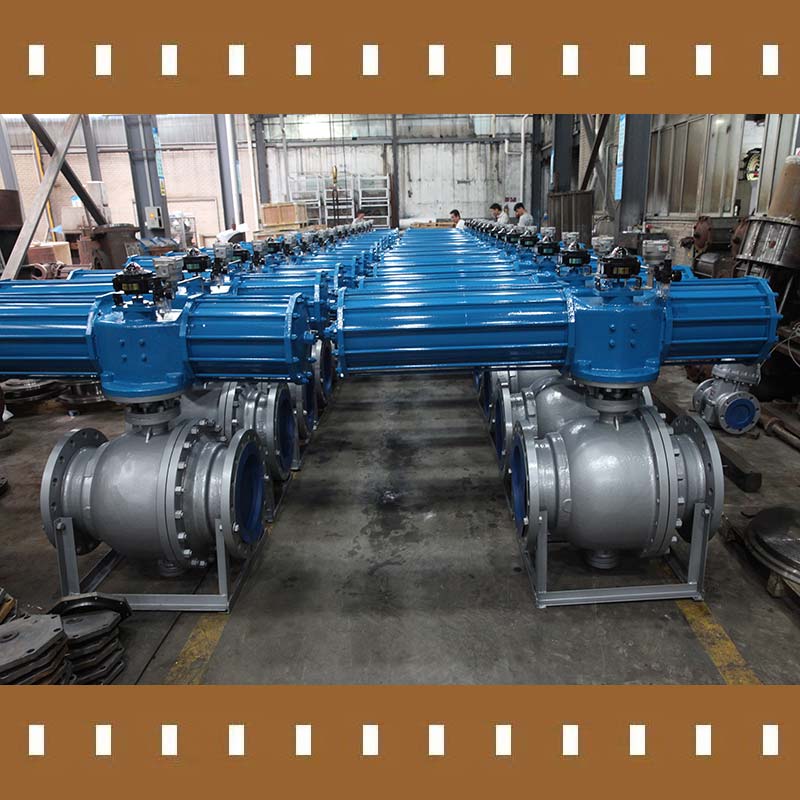

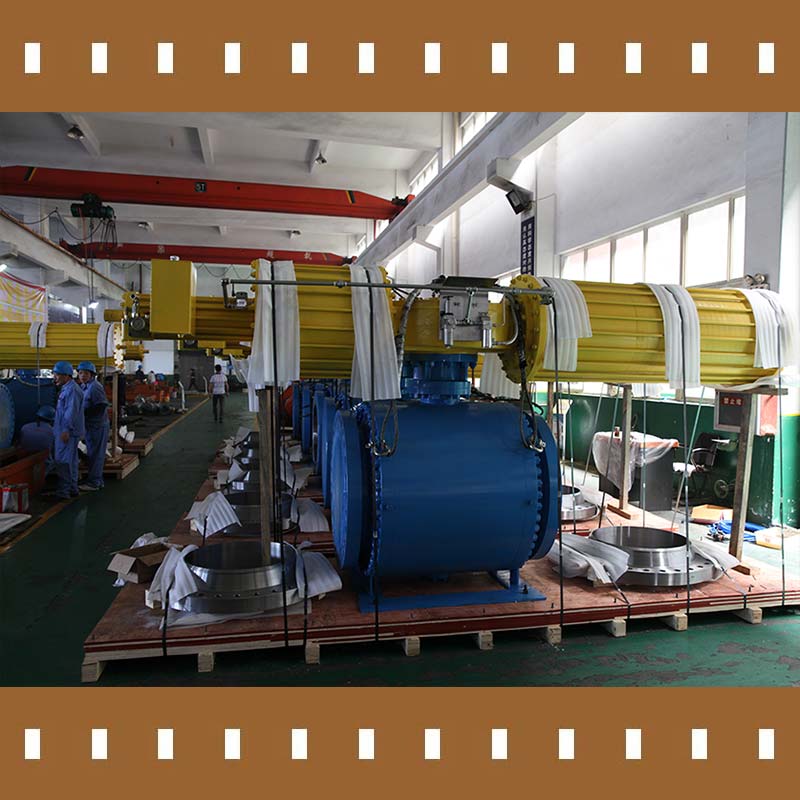

產品展示
